为中国核试验基地文化活动中心构建3D系统 ----雷欧尼斯TRANS3D 3D格式转换器的应用案例一则

日期：2013-01-22    作者：本站原创

                            新疆中远信声光技术有限公司  李绍东
前言：
    党的十八大报告中，再一次明确提出，党和政府对文化建设的规划方向：“文化软实力显著增强。社会主义核心价值体系深入人心，公民文明素质和社会文明程度明显提高。文化产品更加丰富，公共文化服务体系基本建成，文化产业成为国民经济支柱性产业，中华文化走出去迈出更大步伐，社会主义文化强国建设基础更加坚实。”
    文化科技企业，有责任为文化繁荣发展在技术上提供创新型的技术和产品，为各种文化应用提供有效的传播手段。

    很多科研单位、军工单位为了祖国的国防建设，科技工作者，部队官兵驻扎在偏远的边疆哨所，由于工作具有保密性，加上交通，气候条件的限制，与外面空间距离遥远，工作人员日常的文化生活比较枯燥。
    为这些单位送去丰富多彩的文化生活，体验到丰富的文化产品，是我们文化科技企业义不容辞的责任。
    2012年，我公司采用雷欧尼斯提供的技术方案，为中国核试验基地的文化活动中心安装了一套3D放映系统。 系统核心采用雷欧尼斯的3D格式转换器，不仅保证了系统能完成3D放映，而且从节目内容上保证，该系统有丰富的节目内容可以放映。

    3D 直播-如3D FIFA,3D NBA, 3D 音乐会，3D歌剧，3D演唱会直播。采用有线电视直播的方式，能够同步欣赏到震撼的现场效果。
蓝光光盘放映，蓝光光盘内容丰富，具有2D,3D不同的格式，充分满足内容的需求。

一、3D 娱乐中心系统设计
随着2010年3D版《阿凡达》的热映，3D放映如今已成为影院必不可少的选择。3D系统，确实能为观者带来更加身临其境的感官体验。中国核试验基地文化活动中心，为了丰富科技工作者的文化生活，在2012年委托我公司单位构建3D放映系统。
　　我们从以下几个方面进行了系统分析与设计。
1 节目播放器选择
    我们在构建这个系统时，在选择播放设备时，首先排除了数字电影服务器，如前言所述，数字电影服务器不适合此类单位。
    我们最后选择了蓝光播放机。蓝光规范中规定，视频的分辨率为1920X1080， 具有2D光盘和3D光盘。视频编码格为MVC,码率可以达到50Mbps。 (我国1.3K数字电影的编码格式为MPEG2,码率为50Mbps.)所以，蓝光播放机能够达到中档电影的放映质量。实际测试表明，在8-10米的银幕上，采用蓝光播放机放映2D/3D蓝光盘，其放映质量完全可以达到1.3K电影的标准。
2 核心视频信号处理器选择
    作为3D放映系统的核心设备，把节目播放系统与后端显示设备连接起来的桥梁，我们选择了雷欧尼斯的3D格式转换器-TRANS3D。 TRANS3D是雷欧尼斯自主研发，世界首创的3D 格式转换器，支持2D和3D视频放映。并且能支持多种不同的3D格式。
3 视频显示设备选择
    视频显示设备采用科视的专业投影机CP2230和雷欧尼斯的单机偏振3D系统X-Filter。CP2230视频输入板支持Dual HD-SDI, 与TRANS3D一起，可以实现2D和3D放映。并且由于CP2230能够达到32000 流明，所以配合高光效，低鬼影的XFilter, 为客户实现了完美的3D效果。

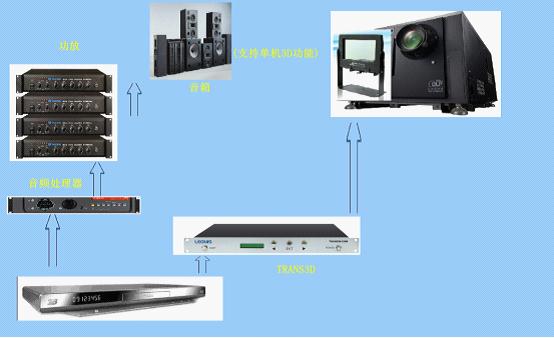

下图所示，是我们为该中国核试验基地文化活动中心设计的3D多媒体系统的系统图。

图1 – 中国核试验基地蓝光应用系统结构图

    该活动中心有100多个座位，我们采用高亮度的影院专业投影机和蓝光播放机，蓝光节目源很丰富，实际视频质量能够与专业影片的质量相当。同时我们采用雷欧尼斯的TRANS3D 3D格式转换器，单机偏振3D系统X-Filter，完美衔接蓝光播放机与投影机，组成了整个系统。

1）3D格式转换器简介
    雷欧尼斯的3D格式转换器，设计目的是为了实现影院的可选择性内容播放。比如，在影院里进行3D FIFA, 3D NBA，3D音乐会，3D歌剧直播。同时，除了在影院中进行上述内容的应用，在一些企事业单位、军队的娱乐活动中心，也可以进行上述内容的应用。
作为此应用的核心设备，TRANS3D是雷欧尼斯自主研发，世界首创的产品。 广泛应用在各种3D放映系统中。

图2 - LEONIS TRANS3D 3D格式转换器

    TRANS3D能够支持2D和3D放映，切换方便，并且对视频质量完美保真，TRANS3D能够支持多种不同的３Ｄ格式，除了蓝光光盘，还可以使用其它前端连接设备，构建其它应用案例。


下图是影院3D直播应用案例。



图3- 影院电影放映与有线3D直播应用系统框图

    在该应用案例中，采用雷欧尼斯的TRANS3D提供３Ｄ直播应用，同时采用雷欧尼斯的SDI选择器，方便在影片放映和3D直播之间切换。
2）前端设备连接和设置
TRANS3D 3D格式转换器可以使用的前端设备：
1 有线高清机顶盒
2 卫星高清机顶盒
3 蓝光播放机
4 硬盘播放机
   这些设备的视频输出接口都为HDMI接口，支持2D 和3D视频。
   下表是常见的各种前端设备的输出信号技术标准，TRANS3D并不限于这些指标。

表1-前端设备典型接口格式与数据格式

3）后端设备连接与设置

    TRANS3D的后端视频设备是影院专业投影机或者工程投影机，具有HD-SDI接口．TRANS3D可以接一台支持单机3D的投影机，配合单机3D系统，实现单机3D放映。也可以接两台投影机，配合双机3D系统，实现双机3D放映。
    后端的投影机的视频接口为Dual HD-SDI(SMPTE 372). 根据前端设备的信号规格，对于投影机需要进行银幕文件的编辑和播放通道的设置。
     下面以蓝光播放为例，说明相关的设置：
     蓝光播放机的3D输出为1920X1080X24P，Frame Packing格式。在进行蓝光播放应用的时候，TRANS3D输出的是1920X1080/24P，Dual Link HD-SDI信号。

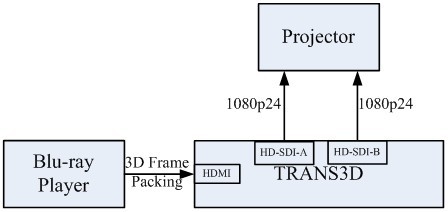

信号连接如图：



投影机设置如图，设置成逐行模式，并保存为TRANS3D_24P

后记：
    雷欧尼斯的工程技术人员具有丰富的专业知识，工程经验丰富，用3天时间完成系统安装调试。并且对我公司的技术人员和客户单位的技术人员进行了细致的培训，包括TRANS3D,投影机的使用及日常维护等。当天就给一线人员放映了一场《泰坦尼克》3D版，受到了广大一线科研人员的热烈好评。雷欧尼斯的偏振3D眼镜佩戴舒适，很多科技人员都带有近视眼镜，戴上3D眼镜后，不会有不舒服的感觉。

参考文献：
《Leonis Cinema 3D信号格式转换器介绍》
《Leonis Cinema 单机偏振3D系统介绍》
《数字电影的可选择性内容》
